تعريف ECDIS

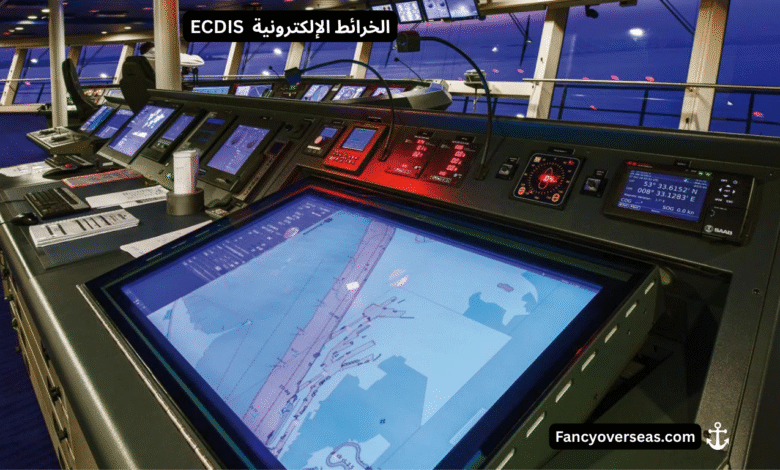

نظام عرض الخرائط الإلكترونية والمعلومات (Electronic Chart Display and Information System – ECDIS) هو نظام ملاحي معتمد من المنظمة البحرية الدولية (IMO) يستخدم الخرائط البحرية الرقمية لتوفير صورة دقيقة وحديثة للموقع والمحيط الملاحي للسفينة. يعد بديلاً معترفاً به عن الخرائط الورقية التقليدية عندما يتم استخدامه مع الخرائط الإلكترونية الرسمية (ENCs).
أهمية ECDIS
- السلامة البحرية: يقلل من مخاطر التصادم والجنوح بفضل تنبيهاته التلقائية.
- الدقة العالية: يعتمد على نظام تحديد المواقع العالمي (GPS) وأجهزة الملاحة الأخرى لإظهار موقع السفينة في الزمن الحقيقي.
- توفير الوقت والجهد: الاستعاضة عن تحديث الخرائط الورقية يدوياً بعمليات تحديث إلكترونية أسرع وأكثر دقة.
- التحذيرات والتنبيهات: يصدر إنذارات عند دخول مناطق ضحلة أو ممرات ضيقة أو مناطق محظورة.
- التكامل مع الأنظمة الأخرى: يعمل مع الرادار، AIS، الطيار الآلي، وأجهزة قياس العمق لتوفير صورة متكاملة للوضع الملاحي.
ورقة عمل ECDIS (Working Principle)
المصدر الأساسي: الخرائط البحرية الإلكترونية الرسمية ENC.
الموقع اللحظي: يتم الحصول عليه من جهاز GPS/DGPS.
الإسقاط على الخريطة: يعرض موقع السفينة، سرعتها، اتجاهها، ومسارها المتوقع.
التحذيرات التلقائية: يقارن مسار السفينة مع بيانات العمق، الحواجز، مناطق الخطر.
إدارة المسارات (Voyage Planning): يمكن إدخال خط الرحلة مسبقاً ومراجعة المخاطر المحتملة.
تصحيح وتحديث الخرائط البحرية الإلكترونية
الخرائط الإلكترونية ENC يتم تحديثها بشكل دوري (أسبوعياً أو حسب الحاجة) من خلال:
- توزيع تحديثات رقمية (Weekly Updates): تصدرها مكاتب الهيدروغرافيا الوطنية.
- استخدام أقراص مدمجة أو USB أو تنزيل عبر الإنترنت من مزودي الخدمة المعتمدين.
- التصحيح التلقائي: يقوم النظام بدمج التصحيحات على الخرائط مباشرة، مع تسجيل سجل كامل (Log) يوضح التحديثات.
- رسائل الإشعارات البحرية (Notice to Mariners): تدخل بشكل آلي ضمن النظام.
الفرق بين أنواع الخرائط الإلكترونية
- ENC (Electronic Navigational Charts):
رسمية ومعتمدة من المنظمة البحرية الدولية (IMO) ومنظمة الهيدروغرافيا الدولية (IHO).
تعتبر بديل قانوني للخرائط الورقية.
توفر بيانات دقيقة عن الأعماق، العلامات الملاحية، المناطق المحظورة، والممرات البحرية.
- RNC (Raster Navigational Charts):
عبارة عن نسخ ممسوحة ضوئياً من الخرائط الورقية.
لا تعتبر بديلاً قانونياً للخرائط الورقية إلا في بعض الحالات الاستثنائية.
لا يمكن للنظام إصدار جميع التحذيرات التلقائية معها مثل ENC.
- ENC vs RNC:
ENC: بيانات رقمية تفاعلية، آمنة، محدثة، ومعتمدة دولياً.
RNC: صورة رقمية جامدة، ذات استخدام محدود، أقل دقة في التحذيرات.
ربط ECDIS مع بقية الأجهزة الملاحية
يتميز نظام ECDIS بقدرته على التكامل (Integration) مع أجهزة السفينة الأخرى عبر شبكة البيانات الملاحية (NMEA Protocol) لتوفير شاشة عرض موحدة (Integrated Bridge System – IBS).
الأجهزة المتصلة بـ ECDIS:
- GPS/DGPS: لتحديد الموقع بدقة.
- Gyro Compass (بوصلة الجايرو): لإظهار الاتجاه الحقيقي.
- AIS (نظام التعريف الآلي): لعرض مواقع وسرعات واتجاهات السفن المحيطة.
- ARPA/Radar: لعرض الأهداف المكتشفة بالرادار مباشرة على الخريطة.
- Echo Sounder (جهاز قياس الأعماق): لمقارنة العمق اللحظي مع بيانات الخريطة.
- Speed Log (مسجل السرعة): لتحديد السرعة عبر الماء أو الأرض.
- Autopilot (الطيار الآلي): لربط المسار المخطط مباشرة بعملية التوجيه.
الخلاصة
يمثل نظام ECDIS ثورة في الملاحة البحرية الحديثة، حيث وفر للسفن أداة دقيقة وآمنة لإدارة الرحلات البحرية بفاعلية أكبر. فهو لا يقتصر على عرض الخرائط فقط، بل يُعد مركزاً متكاملاً للمعلومات الملاحية يجمع بين الموقع، الاتجاه، السرعة، الأعماق، والأهداف المحيطة على شاشة واحدة.
الفرق الجوهري بين ENC وبقية أنواع الخرائط هو أن ENC فقط هي المعتمدة دولياً كبديل للخرائط الورقية، بينما تُستخدم الخرائط الأخرى كمواد مساعدة.
التحديث المستمر والربط مع الأجهزة الأخرى يجعل من ECDIS عنصراً أساسياً في تحسين السلامة البحرية وكفاءة الرحلات.
