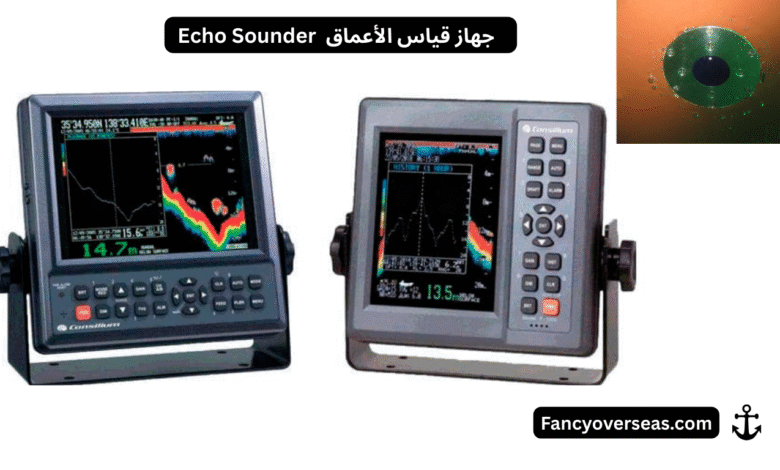

جهاز قياس الأعماق Echo Sounder
جهاز قياس الأعماق Echo Sounder
تعريف الجهاز
جهاز قياس الأعماق (Echo Sounder) هو جهاز إلكتروني بحري يستخدم الموجات الصوتية (Sound Waves) لقياس العمق (Depth) أسفل السفينة. يعد هذا الجهاز من أهم أدوات الملاحة البحرية الحديثة، حيث يوفّر معلومات دقيقة عن عمق المياه (Water Depth) ويكشف عن طبيعة القاع (Seabed Character).
ظهر أول جهاز من هذا النوع في بدايات القرن العشرين كأداة لمكافحة مخاطر الجنوح (Grounding) والمساعدة في رسم الخرائط البحرية (Hydrographic Surveying)، ثم تطوّر ليصبح جزءاً أساسياً في كل سفينة حديثة.
طريقة عمل جهاز قياس الأعماق
يعتمد الجهاز على مبدأ الصدى (Echo Principle):
- يقوم المحول الكهربي الصوتي (Transducer) الموجود في أسفل السفينة بإرسال نبضة صوتية (Sound Pulse) باتجاه القاع.
- عندما تصطدم النبضة بالقاع أو بأي جسم صلب في الماء، تنعكس على شكل موجة مرتدة (Echo Return).
- يقوم الجهاز بحساب الوقت (Time Interval) بين إرسال النبضة وعودتها.
- باستخدام سرعة الصوت في الماء (Speed of Sound in Water ≈ 1500 m/s) يتم حساب العمق وفق المعادلة:
العمق (Depth) = \frac{الزمن × سرعة الصوت}{2}
القسمة على 2 لأن الموجة قطعت المسافة مرتين (ذهاباً وإياباً).
مكونات الجهاز الأساسية
المحوّل (Transducer): يرسل ويستقبل الموجات الصوتية.
وحدة المعالجة (Processing Unit): تحلل الإشارة وتحسب العمق.
شاشة العرض (Display Unit): تُظهر العمق بشكل رقمي أو بياني.
مسجّل العمق (Depth Recorder): يسجّل القراءات لاستخدامها لاحقاً.
تكامل الجهاز مع بقية الأجهزة البحرية
يعمل جهاز Echo Sounder بشكل متكامل مع أجهزة الملاحة الأخرى مثل:
نظام تحديد المواقع العالمي (GPS – Global Positioning System): لربط موقع السفينة ببيانات الأعماق.
نظام الخرائط الإلكترونية (ECDIS – Electronic Chart Display and Information System): حيث تُعرض معلومات العمق على الخرائط البحرية الرقمية.
الرادار البحري (Marine Radar): لمراقبة العوائق فوق سطح الماء، بينما الـ Echo Sounder يغطي ما تحت سطح الماء.
أجهزة الاستشعار المتعددة الحزم (Multibeam Sonar): لتوفير صورة ثلاثية الأبعاد لقاع البحر.
الفوائد والأهمية
- سلامة الملاحة (Navigation Safety): يمنع الجنوح (Grounding) بحساب العمق في المناطق الضحلة.
- رسو السفن (Anchoring): تحديد مواقع مناسبة للرسو بعيداً عن الصخور أو المخاطر تحت الماء.
- المسح البحري (Hydrographic Surveying): جمع بيانات دقيقة لرسم الخرائط البحرية (Nautical Charts).
- دراسة البيئة البحرية (Marine Environment Study): تحليل طبيعة القاع (Sandy, Rocky, Muddy) لأغراض علمية وتجارية مثل الصيد أو بناء الموانئ.
- مراقبة التغيرات (Monitoring Changes): متابعة حركة الرواسب أو تغيّر القاع بمرور الزمن.
الخاتمة
إن جهاز Echo Sounder يعد أحد أعمدة الملاحة البحرية الحديثة، إذ يجمع بين البساطة والدقة العالية في تقديم بيانات أساسية لسلامة السفينة وطاقمها. ومن خلال تكامله مع أنظمة الملاحة الأخرى، أصبح أداة لا غنى عنها في السفن التجارية، سفن الصيد، والسفن الحربية، إضافة إلى استخدامه في الدراسات والأبحاث البحرية.
جهاز قياس الأعماق Echo Sounder
جهاز قياس الأعماق Echo Sounder
جهاز قياس الأعماق Echo Sounder
المصادر والمراجع
- International Hydrographic Organization (IHO) – Standards for Hydrographic Surveys.
- Bowditch, N. (2021). The American Practical Navigator.
- NOAA – National Oceanic and Atmospheric Administration, Echo Sounding and Hydrography.
- Duxbury, A., & Duxbury, A. (2018). An Introduction to the World’s Oceans. McGraw-Hill.
- Wikipedia – Echo Sounding https://en.wikipedia.org/wiki/Echo_sounding
